Outlier Detection and Visualization

This module provides comprehensive tools for detecting and visualizing outliers in time series data using the Isolation Forest algorithm.

Overview

The outlier detection module includes three main functions:

  • get_outliers() - Detect outliers using Isolation Forest
  • visualize_outliers_hist() - Visualize outliers with static histograms
  • visualize_outliers_plotly_scatter() - Visualize outliers with interactive Plotly scatter plots

These functions work together to provide a complete workflow for outlier analysis in time series data.

Installation

The outlier visualization functions require matplotlib for histograms and plotly for interactive scatter plots.

Using pip:

pip install matplotlib plotly

Using uv:

uv pip install matplotlib plotly

Quick Start

Basic Outlier Detection

import pandas as pd
import numpy as np
from spotforecast2_safe.preprocessing.outlier import get_outliers

# Create sample data with outliers
np.random.seed(42)
data = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 100),
        [50, 60, 70]  # outliers
    ]),
    'humidity': np.concatenate([
        np.random.normal(60, 10, 100),
        [95, 98, 99]  # outliers
    ])
})

# Detect outliers
outliers = get_outliers(data, contamination=0.03)

for col, outlier_vals in outliers.items():
    print(f"{col}: {len(outlier_vals)} outliers detected")
temperature: 4 outliers detected
humidity: 4 outliers detected

Histogram Visualization

from spotforecast2.preprocessing.outlier_plots import visualize_outliers_hist

# Create sample data
np.random.seed(42)
data_original = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 100),
        [50, 60, 70]  # outliers
    ])
})

data_cleaned = data_original.copy()

# Visualize outliers

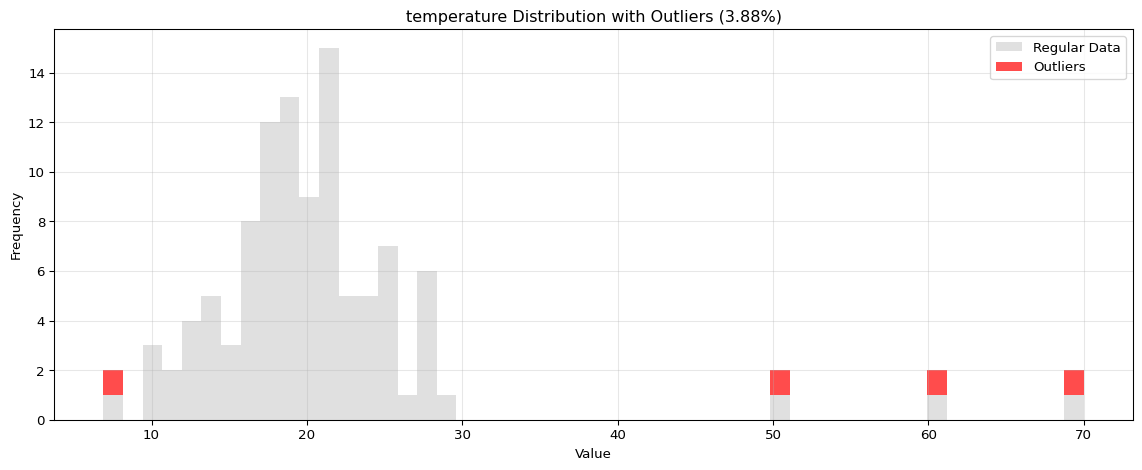

visualize_outliers_hist(
    data_cleaned,
    data_original,
    contamination=0.03,
    figsize=(12, 5),
    alpha=0.7
)

Interactive Plotly Visualization

from spotforecast2.preprocessing.outlier_plots import visualize_outliers_plotly_scatter

# Create time series data
dates = pd.date_range('2024-01-01', periods=103, freq='h')
data_original = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 100),
        [50, 60, 70]  # outliers
    ])
}, index=dates)

data_cleaned = data_original.copy()

# Visualize outliers with interactive plot
visualize_outliers_plotly_scatter(
    data_cleaned,
    data_original,
    contamination=0.03,
    template='plotly_white'
)

API Reference

get_outliers()

Detect outliers in each column using Isolation Forest.

Signature:

def get_outliers(
    data: pd.DataFrame,
    data_original: Optional[pd.DataFrame] = None,
    contamination: float = 0.01,
    random_state: int = 1234,
) -> Dict[str, pd.Series]

Parameters:

Parameter Type Default Description
data DataFrame Required The input DataFrame to check for outliers
data_original DataFrame None Optional original DataFrame before outlier detection. If provided, helps identify which values became NaN due to outlier detection
contamination float 0.01 The estimated proportion of outliers in the dataset (between 0 and 1)
random_state int 1234 Random seed for reproducibility

Returns:

A dictionary mapping column names to pandas Series of outlier values.

Raises:

  • ValueError - If data is empty or contains no columns

Example:

import pandas as pd
import numpy as np
from spotforecast2_safe.preprocessing.outlier import get_outliers

# Create sample data
np.random.seed(42)
data = pd.DataFrame({
    'A': np.concatenate([np.random.normal(0, 1, 100), [10, 11, 12]]),
    'B': np.concatenate([np.random.normal(5, 2, 100), [100, 110, 120]])
})

# Detect outliers
outliers = get_outliers(data, contamination=0.03)
for col, outlier_vals in outliers.items():
    print(f"{col}: {len(outlier_vals)} outliers detected")
A: 4 outliers detected
B: 4 outliers detected

visualize_outliers_hist()

Visualize outliers using stacked histograms.

Signature:

def visualize_outliers_hist(
    data: pd.DataFrame,
    data_original: pd.DataFrame,
    columns: Optional[list[str]] = None,
    contamination: float = 0.01,
    random_state: int = 1234,
    figsize: tuple[int, int] = (10, 5),
    bins: int = 50,
    **kwargs: Any,
) -> None

Parameters:

Parameter Type Default Description
data DataFrame Required The DataFrame with cleaned data (outliers may be NaN)
data_original DataFrame Required The original DataFrame before outlier detection
columns list[str] None List of column names to visualize. If None, all columns are used
contamination float 0.01 The estimated proportion of outliers in the dataset
random_state int 1234 Random seed for reproducibility
figsize tuple[int, int] (10, 5) Figure size as (width, height)
bins int 50 Number of histogram bins
**kwargs Any - Additional keyword arguments passed to plt.hist() (e.g., color, alpha, edgecolor)

Returns:

None. Displays matplotlib figures.

Raises:

  • ValueError - If data or data_original is empty, or if specified columns don’t exist

Example:

import pandas as pd
import numpy as np
from spotforecast2.preprocessing.outlier_plots import visualize_outliers_hist

# Create sample data
np.random.seed(42)
data_original = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 100),
        [50, 60, 70]  # outliers
    ]),
    'humidity': np.concatenate([
        np.random.normal(60, 10, 100),
        [95, 98, 99]  # outliers
    ])
})

data_cleaned = data_original.copy()

# Visualize outliers

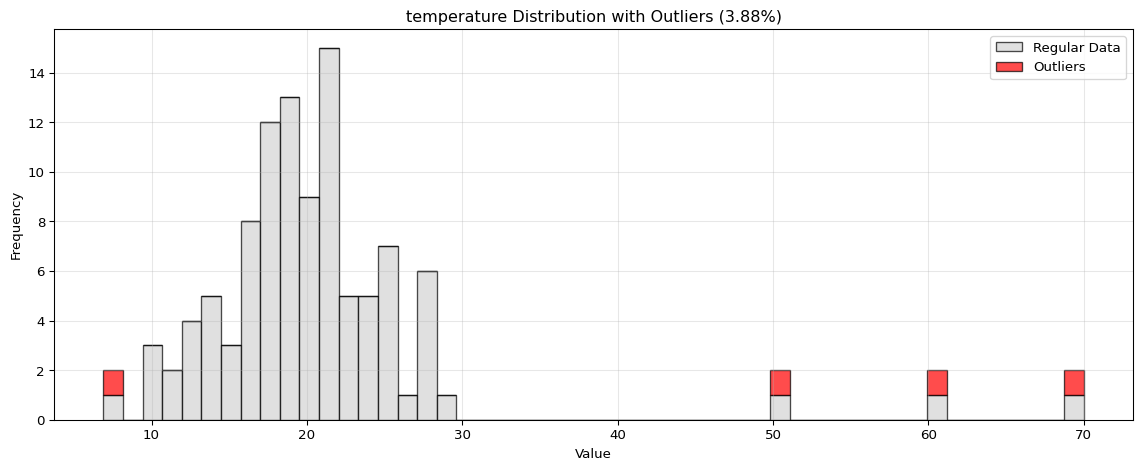

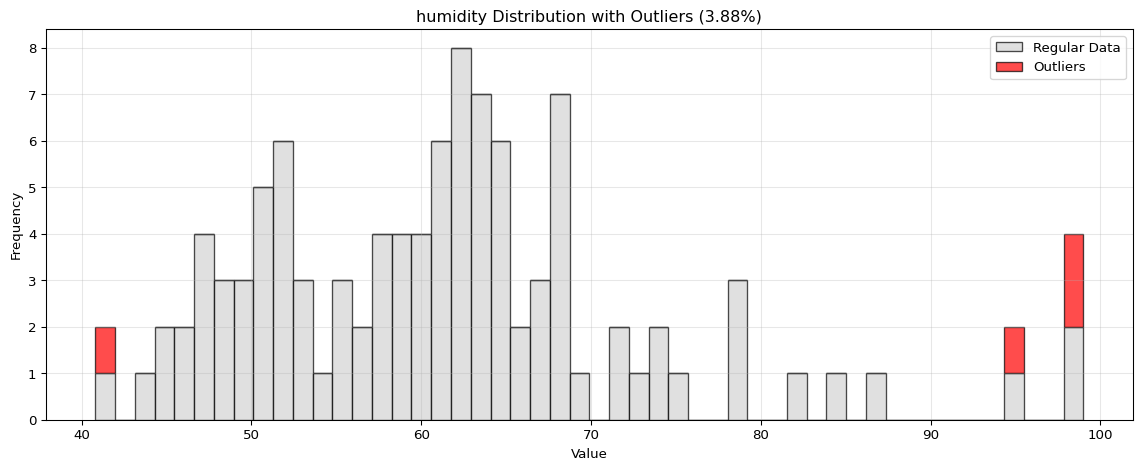

visualize_outliers_hist(
    data_cleaned,
    data_original,
    contamination=0.03,
    figsize=(12, 5),
    alpha=0.7,
    edgecolor='black'
)

visualize_outliers_plotly_scatter()

Visualize outliers using interactive Plotly scatter plots.

Signature:

def visualize_outliers_plotly_scatter(
    data: pd.DataFrame,
    data_original: pd.DataFrame,
    columns: Optional[list[str]] = None,
    contamination: float = 0.01,
    random_state: int = 1234,
    **kwargs: Any,
) -> None

Parameters:

Parameter Type Default Description
data DataFrame Required The DataFrame with cleaned data (outliers may be NaN)
data_original DataFrame Required The original DataFrame before outlier detection
columns list[str] None List of column names to visualize. If None, all columns are used
contamination float 0.01 The estimated proportion of outliers in the dataset
random_state int 1234 Random seed for reproducibility
**kwargs Any - Additional keyword arguments passed to go.Figure.update_layout() (e.g., template, height)

Returns:

None. Displays Plotly figures.

Raises:

  • ValueError - If data or data_original is empty, or if specified columns don’t exist
  • ImportError - If plotly is not installed

Example:

import pandas as pd
import numpy as np
from spotforecast2.preprocessing.outlier_plots import visualize_outliers_plotly_scatter

# Create time series data
np.random.seed(42)
dates = pd.date_range('2024-01-01', periods=103, freq='h')
data_original = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 100),
        [50, 60, 70]  # outliers
    ]),
    'humidity': np.concatenate([
        np.random.normal(60, 10, 100),
        [95, 98, 99]  # outliers
    ])
}, index=dates)

data_cleaned = data_original.copy()

# Visualize outliers
visualize_outliers_plotly_scatter(
    data_cleaned,
    data_original,
    contamination=0.03,
    template='plotly_white',
    height=600
)

Complete Workflow Example

Here’s a complete example showing the typical workflow for outlier detection and visualization:

import pandas as pd
import numpy as np
from spotforecast2_safe.preprocessing.outlier import get_outliers
from spotforecast2.preprocessing.outlier_plots import (
    visualize_outliers_hist,
    visualize_outliers_plotly_scatter)

# Create realistic time series data with outliers
np.random.seed(42)
dates = pd.date_range('2024-01-01', periods=200, freq='h')
data_original = pd.DataFrame({
    'temperature': np.concatenate([
        np.random.normal(20, 5, 197),
        [50, 60, 70]  # outliers
    ]),
    'humidity': np.concatenate([
        np.random.normal(60, 10, 197),
        [95, 98, 99]  # outliers
    ]),
    'pressure': np.concatenate([
        np.random.normal(1013, 10, 197),
        [800, 1200, 950]  # outliers
    ])
}, index=dates)

# Make a copy for cleaning
data_cleaned = data_original.copy()

# Step 1: Detect outliers
print("=== Outlier Detection ===")
outliers = get_outliers(
    data_original,
    contamination=0.015
)

for col, outlier_vals in outliers.items():
    pct = (len(outlier_vals) / len(data_original)) * 100
    print(f"{col}: {len(outlier_vals)} outliers ({pct:.2f}%)")

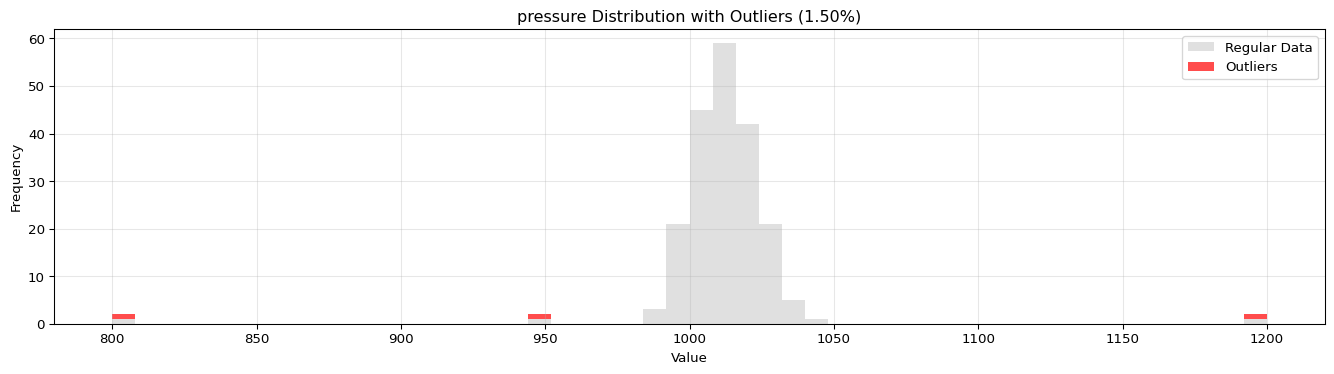

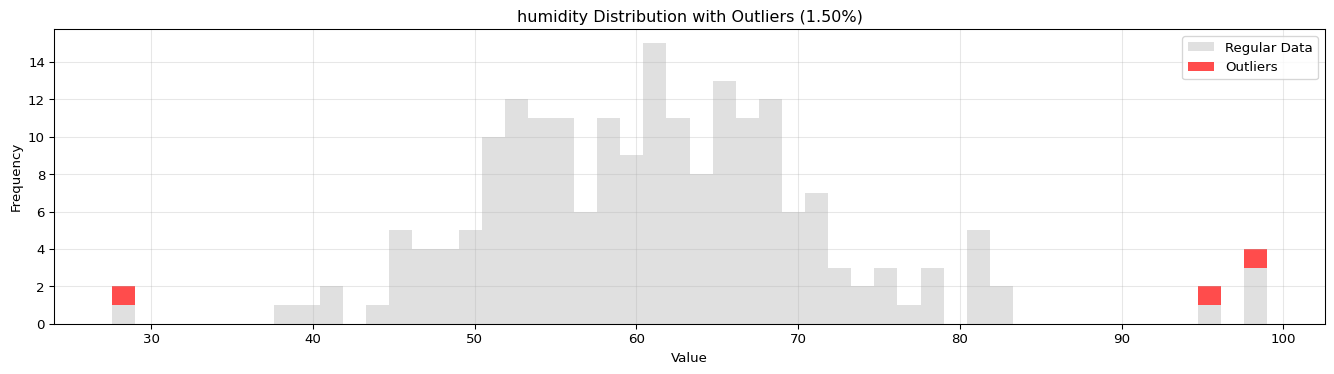

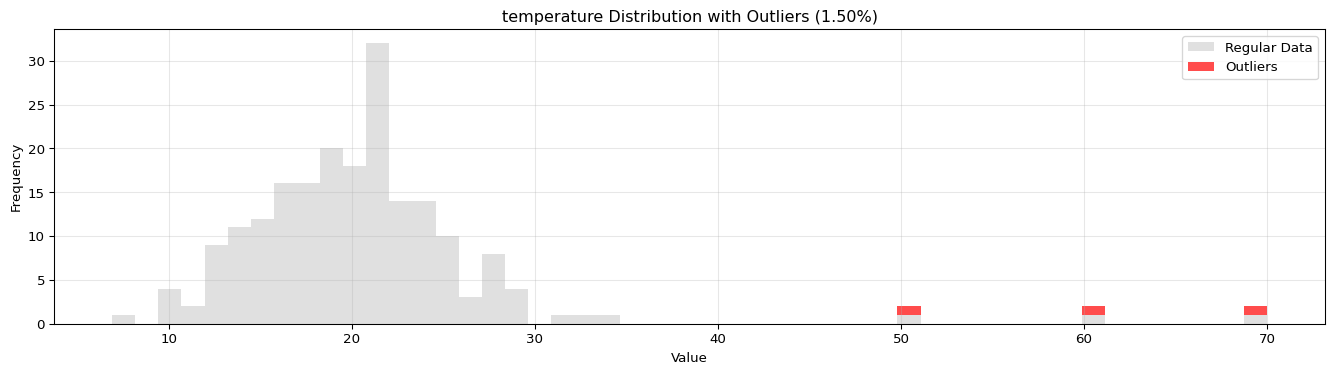

# Step 2: Visualize with histograms
print("\n=== Histogram Visualization ===")

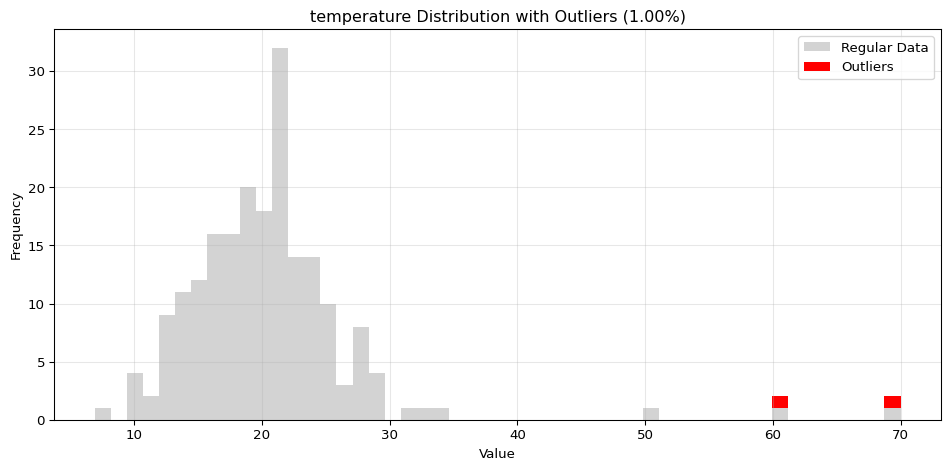

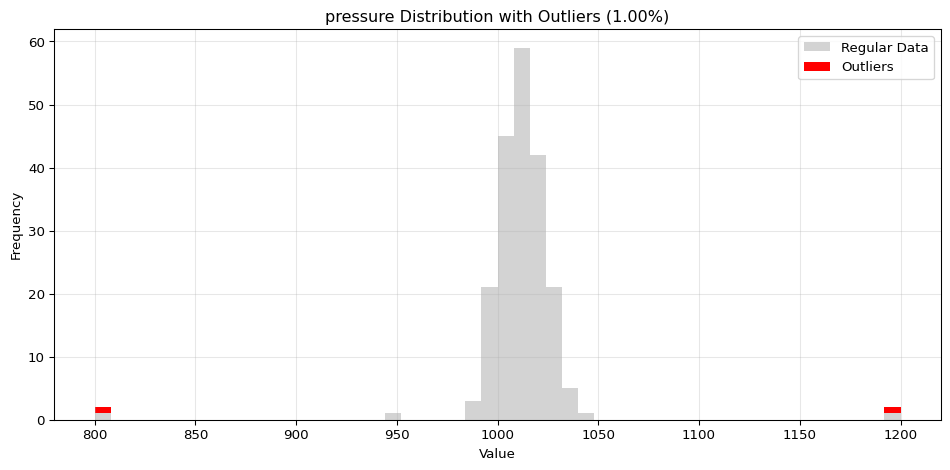

visualize_outliers_hist(
    data_cleaned,
    data_original,
    contamination=0.015,
    figsize=(14, 4),
    alpha=0.7
)

# Step 3: Visualize with Plotly (interactive)
print("\n=== Interactive Plotly Visualization ===")
visualize_outliers_plotly_scatter(
    data_cleaned,
    data_original,
    contamination=0.015,
    template='plotly_white'
)

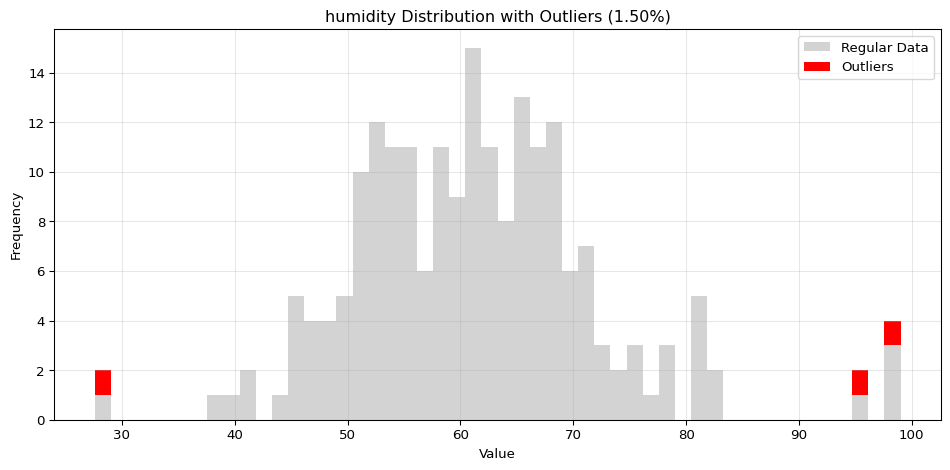

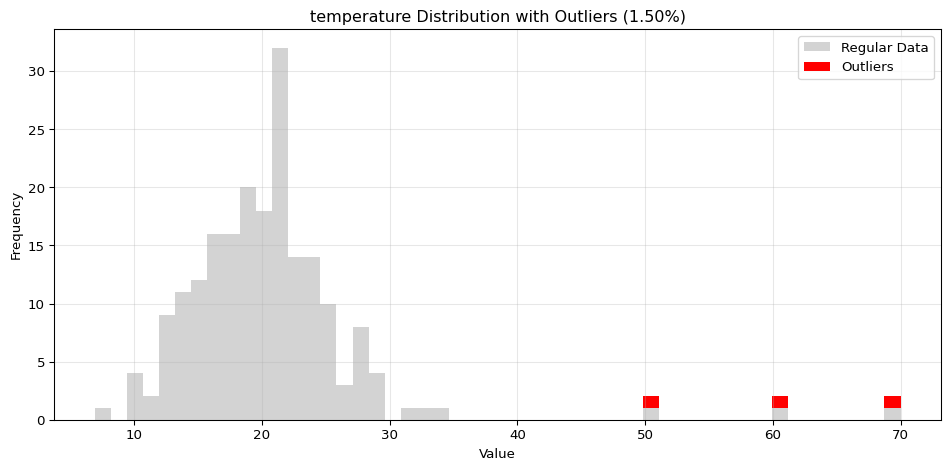

# Step 4: Selective column visualization
print("\n=== Selective Column Analysis ===")
visualize_outliers_hist(
    data_cleaned,
    data_original,
    columns=['temperature', 'humidity'],
    contamination=0.015
)
=== Outlier Detection ===
temperature: 3 outliers (1.50%)
humidity: 3 outliers (1.50%)
pressure: 3 outliers (1.50%)

=== Histogram Visualization ===


=== Interactive Plotly Visualization ===

=== Selective Column Analysis ===

Parameters and Configuration

contamination parameter

The contamination parameter controls the expected proportion of outliers in the dataset:

  • 0.01 (1%) - Conservative, detects severe outliers only
  • 0.02 (2%) - Moderate, typical for most applications
  • 0.05 (5%) - Liberal, detects more potential anomalies

Choose based on your domain knowledge and data characteristics.

random_state parameter

The random_state parameter ensures reproducibility:

# Same random_state produces consistent results
outliers1 = get_outliers(data, random_state=42)
outliers2 = get_outliers(data, random_state=42)
# outliers1 == outliers2

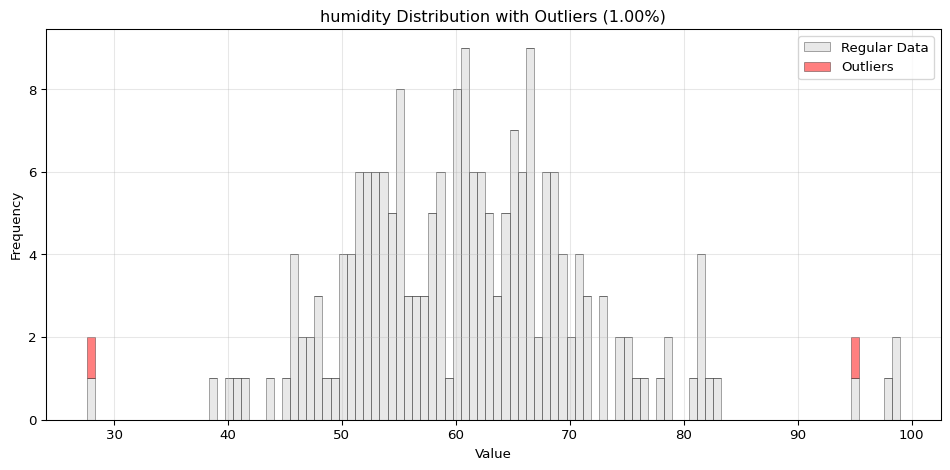

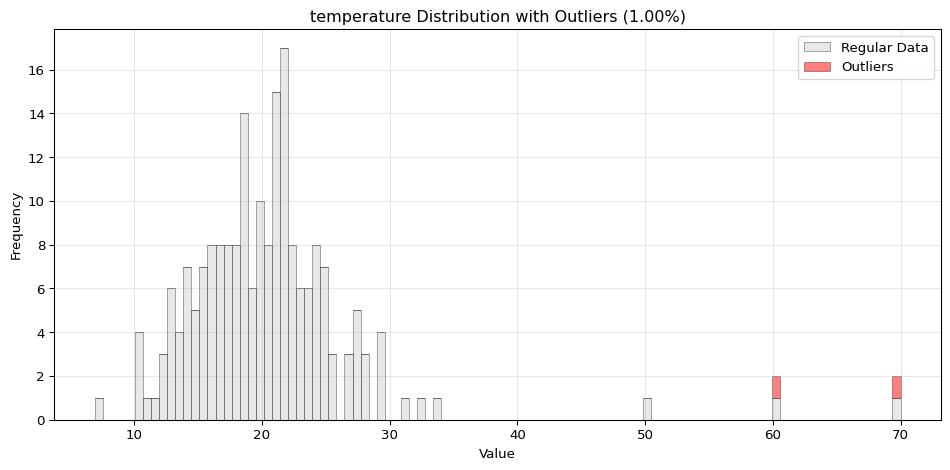

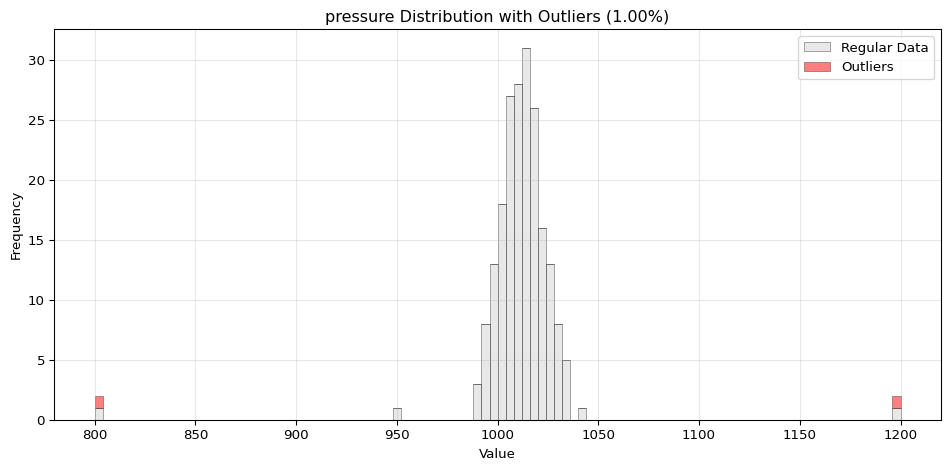

Matplotlib histogram options

When using visualize_outliers_hist(), you can pass additional matplotlib histogram options:

visualize_outliers_hist(
    data_cleaned,
    data_original,
    bins=100,           # More granular bins
    alpha=0.5,          # Transparency
    edgecolor='black',  # Border around bars
    linewidth=0.5       # Border thickness
)

Plotly layout options

When using visualize_outliers_plotly_scatter(), you can customize the Plotly figure:

visualize_outliers_plotly_scatter(
    data_cleaned,
    data_original,
    template='plotly_dark',    # Dark theme
    height=700,                 # Figure height
    width=1200                  # Figure width
)

Algorithm Details

Isolation Forest

The underlying algorithm uses scikit-learn’s IsolationForest, which:

  1. Randomly selects features and split values
  2. Isolates anomalies by exploiting their rarity
  3. Assigns anomaly scores based on path lengths
  4. Marks points with scores exceeding the contamination threshold as outliers

Key characteristics:

  • No distance computation needed (efficient for high dimensions)
  • Scales well with number of features
  • Robust to varying scales
  • No hyperparameter tuning required beyond contamination

Best Practices

1. Preprocessing

Clean your data before outlier detection:

# Remove missing values
data_clean = data.dropna()

# Standardize if needed
from sklearn.preprocessing import StandardScaler
scaler = StandardScaler()
data_scaled = pd.DataFrame(
    scaler.fit_transform(data),
    index=data.index,
    columns=data.columns
)

2. Contamination Estimation

Estimate contamination based on domain knowledge:

# For known outlier percentage
n_outliers = 5  # Example: Domain logic expects ~5 corrupted sensor readings
contamination = n_outliers / len(data)

# For exploratory analysis, try multiple values
for cont in [0.01, 0.02, 0.05]:
    outliers = get_outliers(data, contamination=cont)
    print(f"Contamination {cont}: {len(outliers)} outliers")
Contamination 0.01: 2 outliers
Contamination 0.02: 2 outliers
Contamination 0.05: 2 outliers

3. Visual Inspection

Always visualize results:

# Histogram for distribution analysis
visualize_outliers_hist(data_cleaned, data_original)

# Time series plot for temporal patterns
visualize_outliers_plotly_scatter(data_cleaned, data_original)

4. Validation

Verify outliers make sense in context:

outliers = get_outliers(data, contamination=0.02)

for col, vals in outliers.items():
    print(f"\n{col}:")
    print(f"  Regular range: {data[col].min():.2f} - {data[col].max():.2f}")
    print(f"  Outlier values: {sorted(vals.unique())}")
    print(f"  Outlier indices: {list(vals.index)}")

A:
  Regular range: -2.62 - 12.00
  Outlier values: [np.float64(10.0), np.float64(11.0), np.float64(12.0)]
  Outlier indices: [100, 101, 102]

B:
  Regular range: 1.16 - 120.00
  Outlier values: [np.float64(100.0), np.float64(110.0), np.float64(120.0)]
  Outlier indices: [100, 101, 102]

Testing

All examples in this guide are validated by tests/test_docs_outliers_examples.py with 43 comprehensive pytest cases covering:

  • Basic outlier detection functionality
  • Contamination parameter variations (0.01, 0.02, 0.05)
  • Random state reproducibility
  • Data integrity and value validation
  • Complete workflow integration
  • Edge cases (small/large datasets, extreme values, NaN handling)
  • Timeseries data with DatetimeIndex
  • API examples and return types
  • Safety-critical behavior validation

Run the tests:

# Run outliers documentation tests
uv run pytest tests/test_docs_outliers_examples.py -v

# Quick check
uv run pytest tests/test_docs_outliers_examples.py --tb=no -q

Troubleshooting

Issue: No outliers detected

Solution: Increase the contamination parameter:

# Try higher contamination
outliers = get_outliers(data, contamination=0.05)

Issue: Too many false positives

Solution: Decrease the contamination parameter:

# Be more conservative
outliers = get_outliers(data, contamination=0.01)

Issue: ImportError for plotly

Solution: Install plotly:

pip install plotly

Or use histogram visualization instead:

visualize_outliers_hist(data_cleaned, data_original)

See Also
